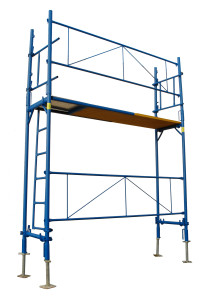

moduł rusztowania renova-rysunekRusztowanie MPI –CW 65
Rusztowania fasadowe, ramowe, systemowe wg polskiej normy PN-EN 12810-1-2 oraz austriackiej normy EN Önorm HD 1000.
Maksymalna wysokość ustawienia 30 m.
Dopuszczalne obciążenie 2 kN/m2. Klasa rusztowania: 3.

Dostępne długości pól: 2,5m i 1,25m. Przeznaczone do prac budowlanych, które nie wymagają składowania materiałów budowlanych i podczas których zużywa się materiał na bieżąco tj. malowanie, czyszczenie, fugowania, tynkowanie, ocieplenie elewacji, prace konserwatorskie.

Podstawowe elementy składowe rusztowania:

  • Rama nośna

1_rama_nosna



Rama nośna o wadze 13 kg z rury o średnicy Ø48mm, spawanej.
Wysokość ramy:2150mm lub 1150mm
Szerokość ramy: 650mm













  • Poręcz podwójna

2_barierka_boczna

Poręcz podwójna o wadze 9kg z rury o średnicy Ø27 mm, spawanej z uchwytami w 4 miejscach do zawieszenia na ramie rusztowania. Całkowita długość:2520mm lub 1250mm.

Wysokość: 580 mm.





  • Poręcz czołowa

3_barierka_koncowa
Poręcz czołowa o wadze 4,5kg służąca do zabezpieczenia boków rusztowania, z rury o śrdnicy Ø27 mm,

zawierająca 2 złącza półsztywne do zapięcia na ramie rusztowania.





  • Słupek

4_slupek
Słupek 1m o wadze 5kg z rury o średnicy Ø48 mm spawany z uchwytami w 2 miejscach służący do zamontowania poręczy podwójnej kończącej rusztowanie.







  • Drabinka

5_drabinka
Drabinka o wadze 7,5kg z rury o średnicy Ø27 mm, spawanej z 2 hakami w górnej części, Ø16 mm.Szerokość: 350mm.





  • Kotew

6_kotewKotew o wymiarach 0,5m (waga 1,3kg); 0,75m (waga 1,9kg) i 1m (waga 2,5kg): z rury o średnicy Ø48 mm, ze spawanymi hakami końcowymi Ø16 mm.



  • Stopa sztywna

7_stopa_sztywna
Stopa sztywna o wadze 1,25kg z rury o średnicy Ø 48 mm spawanej do podstawy.



  • Stopa

14_stopa
Stopa regulowana z gwintem trapezowym ze stali ocynkowanej o wadze 3kg.







  • Blat drewniany 2,5mx 0,59m

8_blat_drewniany

Blat drewniany o wadze 29kg sklejany ze świerku umocniony blachą ocynkowaną o grubości 1mm z dwoma otworami do umieszcenia na ramie rusztowaniowej.

Grubość 35mm.Wymiary:590×2500.







  • Podest drewniany 1,25mx0,59m

9_blat_drewniany2

Podest drewniany o wadze 16kg sklejany ze świerku umocniony blachą ocynkowaną o grubości 1mm z dwoma otworami do umieszcenia na ramie rusztowaniowej.

Grubość 35mm.Wymiary:590x1250mm





  • Podest z włazem 2,5mx0,59m

10_blat_drewniany3



Podest z włazem o wadze 31kg. Wymiary: 650 x 2500mm. Elementy włazu z blachy ryflowanej aluminiowej. Wymiary włazu:550 x 52mm.

Umocnienie konstrukcji z kształtownika stalowego.







  • Konsola

11_konsola
Konsola poszerzająca np. w rusztowaniu przydachowym zawierająca 2 uchwyty do montażu blatu rusztowaniowego lub do transpotu materiałów budowlanych (obrotowa z hakiem) o wadze 7,2kg







  • Łącznik stóp

12_lacznik
Łącznik stóp do zamontowania na ramach dolnej kondygnacji rusztowania o wadze 6kg z rury o średnicy Ø48 mm spawanej z dwoma hakami do umieszczenia blatu oraz dwoma łączami do umocowania na ramie nośnej.



  • Łącze

13_lacze
Łącze krzyżowe ze znakiem jakości, ocynkowane z nakrętką wieńcową, rozwartość klucza 22mm o wadze 1,20kg







  • Hak do rusztowań

Śruba stalowa do zakotwienia rusztowania z oczkiem o długości Ø12x230mm oraz Ø12x300mm

  • Koszulka do haków

Koszulka plastikowa do zamontowania śruby z oczkiem o wymiarach 14/070 oraz 14/185

  • Rama regulowana

Rama z otworami służąca do montowania rusztowań przy znacznych różnicach wysokości podłoża z rury o średnicy Ø48 x 2 mm, spawanej

  • Bortnice

Zabezpieczenie blatu przed ewentualnym wypadnięciem narzędzi roboczych. Deska drewniana o wymiarach 24x130x3000mm

  • Siatka rusztowaniowa

Siatka do osłony rusztowania zielona o szerokości 3,60m

  • Kratownica

Dźwigar kratowy stalowy o długości 3,10m oraz 5,10m
